DATOS GENERALES:
NOMBRE DE LA OBRA: “MEJORAMIENTO DE LOS SERVICIOS BASICOS, AGUA POTABLE Y BIODIGESTORES DE LOS SECTORES INCHAPAMPA – RAYAN (I ETAPA), DISTRITO DE HUATA - PROVINCIA DE HUAYLAS - DEPARTAMENTO DE ANCASH“
PRESUPUESTO DE LA OBRA: S/. 214,586.74
PLAZO DE EJECUCIÓN DE LA OBRA: 60 DÍAS CALENDARIOS
UBICACIÓN DE LA OBRA:
- LOCALIDAD :INCHAPAMPA
- DISTRITO :CARAZ
- PROVINCIA :HUAYLAS
- REGIÓN :ÁNCASH
- PAÍS :PERÚ
METAS FÍSICAS:
- CONSTRUCCIÓN DE 03 CAPTACIONES DE LADERA
- CONSTRUCCIÓN DE 02 CÁMARAS DE REUNIÓN
- CONSTRUCCIÓN DE 02 CRP TIPO 06
- CONSTRUCCIÓN DE 01 RESERVORIO 10 m3
- INSTALACIÓN DE LÍNEA DE CONDUCCIÓN 1500m DE TUBERÍA PV SAP C-10 DE 2”
ACTIVIDADES PREVIAS:
Durante la primera semana de Junio del 2020, el equipo técnico de ejecución de obra, al mando del Ingeniero Residente de Obra Juan Quiñones Lucero realizaron la visita a la Localidad de Inchapampa, ubicada a 30 minutos de la ciudad de Huata, durante la visita se identificó el sistema existente de la línea de agua que ya estaba dañada por el paso del tiempo, de igual forma se identificaron los puntos donde se construirán las nuevas estructuras así como también la línea de conducción de 1500m. La obra se inició el 22 de Junio del 2020, fue una de las pocas obras ejecutadas durante este período debido a la pandemia del COVID-19 que detuvo todo tipo de actividades en el sector construcción; sin embargo, era evidente la ejecución de este proyecto debido a que la población necesitaba urgentemente una nueva línea de agua, caso contrario se quedarían sin este servicio básico lo que traería consecuencias a la salud de dicha población.
 |

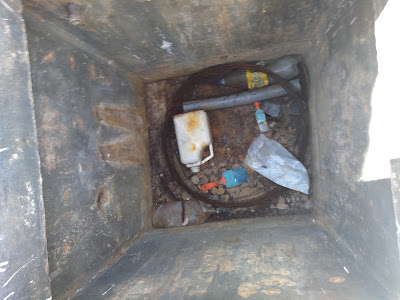

| Fotografía N°01: Como se evidencia, las estructuras existentes estaban en desuso, incluso algunas de ellas eran utilizadas para guardar herramientas. |
MES 01 - JUNIO DEL 2020:
Durante este primer mes las actividades realizadas fueron netamente la excavación de las zanjas para la instalación de la línea de conducción con tuberías PVC SAP C-10 de 2".
La excavación se inició desde el punto más alto, es decir, desde la primera captación y se fue bajando poco a poco, lo que facilitó el avance fue que el personal de peonaje estaba de acuerdo con la modalidad de tareo, en otras palabras, el personal aceptaba excavar 20ml con una altura de 0.60m y un ancho de 0.40m para culminar con su tarea, había personas que lo hacían a su ritmo y lo acababan durante el día mientras que otras personas avanzaban el doble de rápido y podían sacar doble jornal recibiendo el doble de pago, algunas poblaciones no aceptan dichas condiciones pero en el caso de la localidad de Inchapampa todos estaban de acuerdo con esta modalidad, para lo cual el equipo de residencia de obra a cargo del Ingeniero Asistente de Obra verificaba los rendimientos para proponer las tareas a realizar por el personal de obra.
Fotografía N°03: Se observa la línea de conducción excavada, al fondo la Cordillera Blanca del Callejón de Huaylas.
Es así que en los días restantes del mes de Junio se pudo avanzar con 500m de excavación de la línea de agua así como también se hizo el requerimiento de las tuberías para que se pueda valorizar el flete terrestre.
Fotografía N°04: Se aprecia claramente la línea de conducción excavada.
El expediente técnico no contemplaba un presupuesto para la ejecución del plan de prevención, vigilancia y control de COVID-19; sin embargo, la empresa constructora decidió asumir los gastos de la implementación de este plan, salvaguardando la salud de su personal de obra.
Fotografía N°05: La empresa hizo la entrega de insumos de limpieza para el cuidado de la salud y protección contra el contagio del COVID-19.
De igual forma las charlas técnicas son esenciales en toda obra, por ello se brindaba indicaciones acerca de los trabajos a realizar fomentando a la vez la buena educación sanitaria.
Fotografía N°06: El equipo de ejecución de obra brindando información en tiempo real acerca de los contagios de COVID-19 en las zonas más cercanas como la ciudad de Caraz, Carhuaz y Huaraz.
MES 02 - JULIO DEL 2020:
Durante el segundo mes se comenzó con el acondicionamiento del terreno para las nuevas estructuras realizando el trazo y replanteo de cada una de ellas.
Fotografía N°07: El personal de obra iniciando con la limpieza y el perfilado del terreno destinado a la construcción del reservorio de agua.
Al igual que el mes anterior, se continuó con las excavaciones de las zanjas para la línea de agua culminando con estos trabajos para comenzar con la instalación de las tuberías.
Fotografía N°08: Se muestra un tramo de la línea de conducción ya excavada y lista para la instalación de las tuberías.
Durante la ejecución de los trabajos de excavación de zanjas se tuvieron algunos inconvenientes debido a que el suelo no era homogéneo en todo lo largo de la línea de conducción encontrándose tramos que poseían suelo orgánico dónde se tenía que excavar con mayor profundidad ya que la gente de la zona nos comentaba que sus animales transitaban continuamente, de igual forma habían tramos rocosos donde excavar con herramientas manuales se complicaba por lo que se intentaba cambiar levemente el trazo de la línea de conducción.
Fotografía N°09: Se aprecia al personal de obra realizando la excavación de zanjas y al fondo la Cordillera Blanca.
Los otros frente de trabajo se enfocaban en la construcción de las estructuras nuevas para la línea de agua.
Fotografía N°10: Se aprecia el movimiento de tierras en el terreno destinado al reservorio de agua.
La construcción del reservorio fue un frente individual desde el inicio de la obra debido a que el traslado de materiales como son las varillas de acero, agregados, bolsas de cementos y paneles para el encofrado demorarían porque eran parte de los trabajos de flete rural.
Fotografía N°11: Se observa la adecuación del terreno para el próximo vaciado de concreto en el solado.
Uno de los pocos problemas que tuvimos en esta obra fue llegar a un acuerdo de precios para el flete rural, se intentaba negociar teniendo en cuenta el precio por cada lata trasladada hasta los distintos puntos de la obra como eran las captaciones, cámaras de reunión, cámaras rompe presión y el reservorio. La población exigía un pago único de 10 soles por cada lata trasladada hasta cualquier punto, el equipo de ejecución de obra no compartía esta idea por lo que propuso un precio de 4 soles por cada lata trasladada hasta el reservorio y 8 soles por cada lata trasladada hasta el reservorio teniendo en cuenta que las acémilas podían cargar hasta dos latas por viaje y hacer varios viajes al día. No se llegó a ningún acuerdo durante varios días hasta que el capataz a cargo comenzó a vociferar que personas de localidades cercanas estaban interesadas en poner sus acémilas a trabajar; al día siguiente la gente del pueblo no quiso perder la oportunidad y aceptaron la propuesta del equipo de ejecución pactando los precios y comenzando con el traslado de materiales.
Fotografía N°12: Para el traslado de los materiales la población puso a disposición sus caballos, burros y mulas.
Seguidamente se comenzó con la instalación de las tuberías PVC SAP C-10 de 2" a lo largo de toda la línea de conducción con una longitud de 1500m.

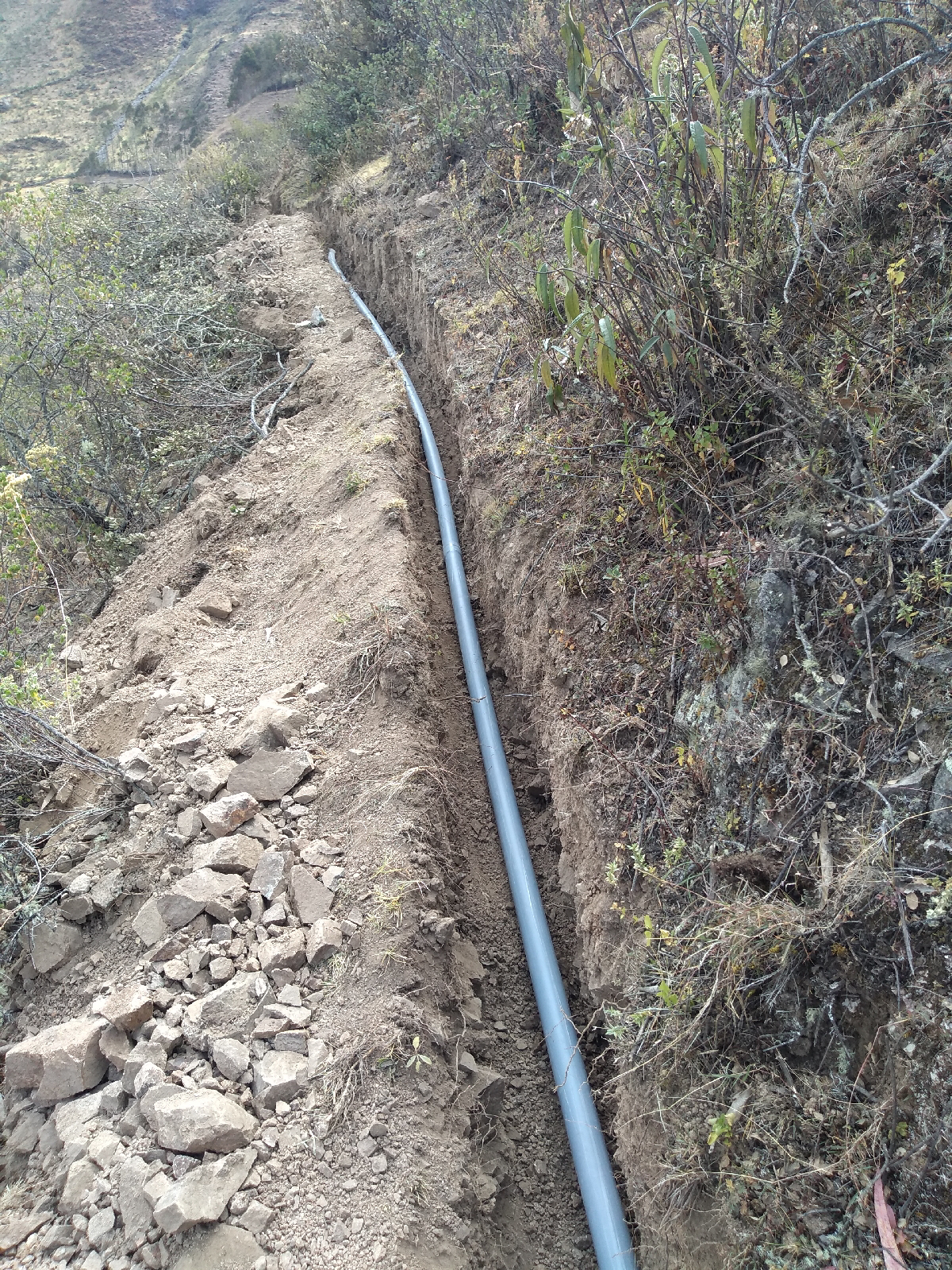

Fotografía N°13: Se aprecia la instalación de la tubería para su próximo relleno con material propio.
Por otro lado, se estuvo avanzando con los trabajos de acondicionamiento del terreno, habilitado de acero, encofrado y vaciado de concreto en las nuevas estructuras como mandan las metas físicas de la obra: captaciones de ladera, cámaras de reunión, cámaras rompe presión Tipo 6 y el reservorio de agua.
Fotografía N°14: Detalles y especificaciones técnicas de la Cámara Rompe Presión Tipo 6 según el plano del Expediente Técnico.
Fotografía N°15: Adecuación del terreno para la construcción de una de las CRP Tipo 6.
Fotografía N°16: Se realizó el vaciado de la base de la estructura correspondiente a la CRP Tipo 6.

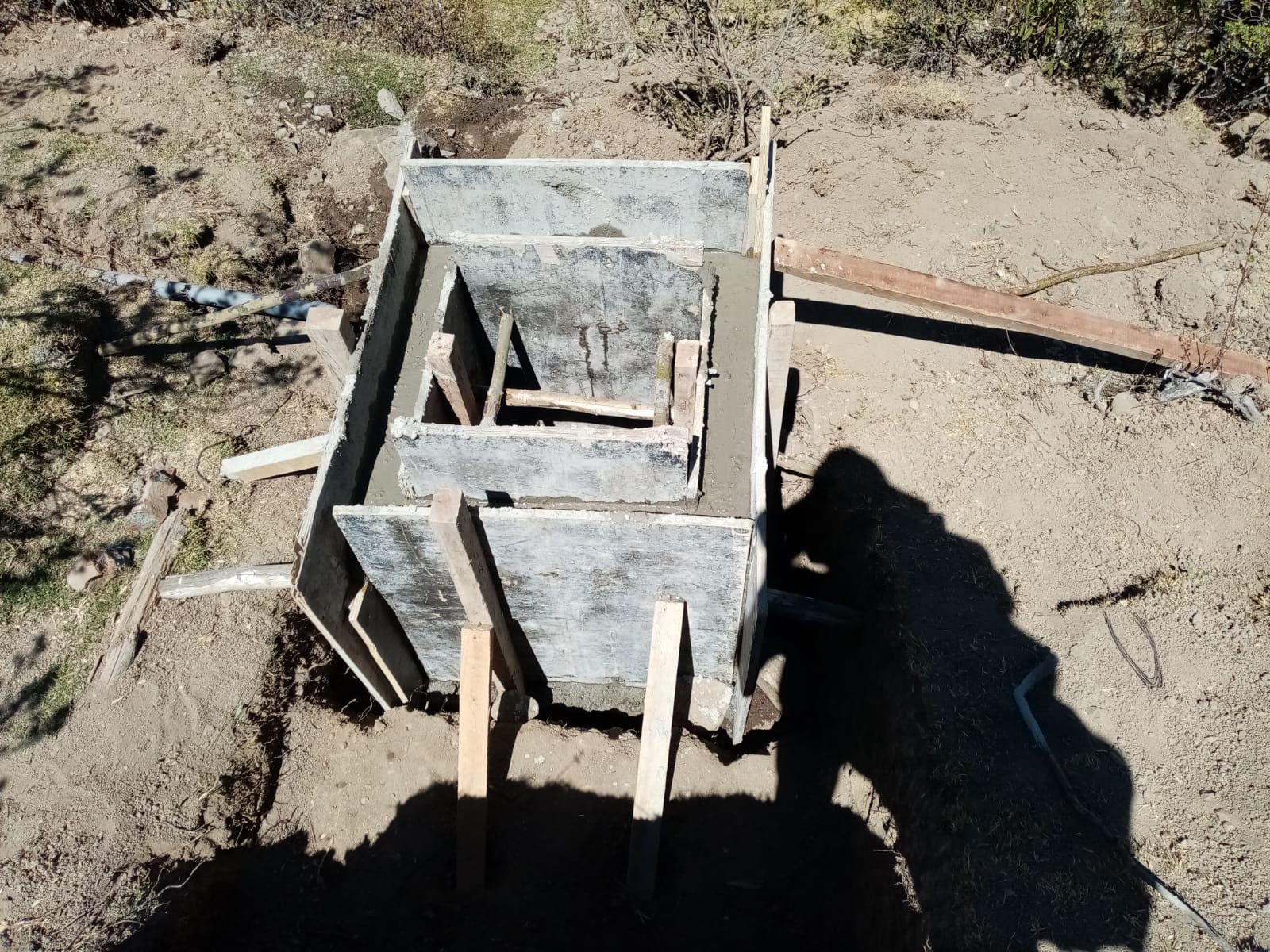

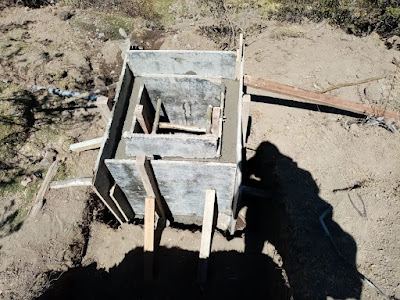

Fotografía N°17: Encofrado y vaciado de concreto en los muros de la CRP Tipo 6.
Fotografía N°18: Desencofrado de la CRP Tipo 6.
Fotografía N°20: Habilitado de acero y encofrado de la Captación de Ladera para su próximo vaciado de concreto.
Fotografía N°21: Encofrado de las aletas de la Captación de Ladera.
Fotografía N°22: Habilitado de acero y encofrado del techo de la Captación de Ladera.
Fotografía N°23: Vaciado de concreto y desencofrado de la estructura correspondiente a la Captación de Ladera.
Fotografía N°24: Colocación de la tapa metálica en la Captación de Ladera.
Fotografía N°26: Habilitado de acero y encofrado de la Cámara de Reunión para su próximo vaciado de concreto.
Fotografía N°27: Vaciado de concreto en los muros de la Cámara de Reunión.
Fotografía N°29: Al lado izquierdo se aprecia la Cámara de Reunión mientras que al lado derecho se observa la Captación de Ladera.

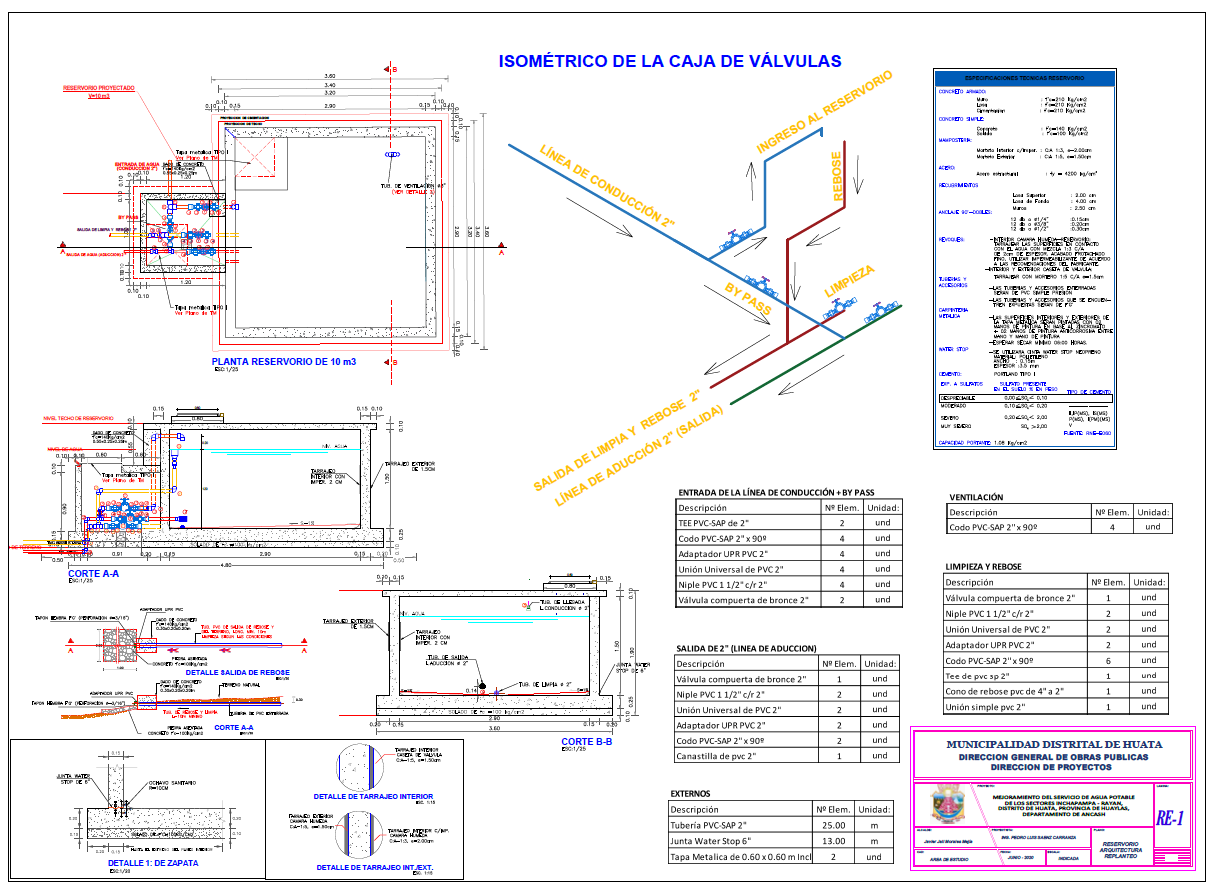

Fotografía N°30: Detalles y especificaciones técnicas de la estructura del Reservorio de agua según el plano del Expediente Técnico.
Fotografía N°31: Encofrado de muros del reservorio de agua cuyo volumen era de 10m3.
Fotografía N°32: Vaciado y vibrado de concreto f'c=210Kg/cm2 en muros del reservorio.
Fotografía N°35: Vaciado de concreto f'c=210Kg/cm2 en losa superior del reservorio de agua.
Fotografía N°36: Luego del vaciado de concreto el personal realiza los acabados en la losa superior del reservorio de agua.
Fotografía N°37: Captación tipo ladera cuya función es ser el punto inicial de abastecimiento de agua captando el recurso hídrico del subsuelo desde sus aletas y almacenando parcialmente el agua en su cámara húmeda, adyacente a esta cámara se encuentra la cámara seca que alberga la llave de paso.
Fotografía N°38: Cámara de reunión cuya función es ser el punto de encuentro entre dos líneas de conducción saliendo de esta cámara solo una línea hasta la Cámara Rompe Presión. La observación que tuvo esta estructura durante la recepción de obra fue que la tubería de salida se encontraba en la intemperie, por ello se ejecutó un dado de concreto protegiéndola de las pisadas de los animales que rondan por dichos espacios.
Fotografía N°39: Cámara Rompe Presión Tipo 06 cuya función es reducir la presión que pueda tener la tubería cuando la diferencia altitudinal entre la entrada y salida de esta es muy grande, por ello los proyectos albergan esta estructura y el tipo 06 es debido a que se encuentra en la línea de conducción (antes de llegar al reservorio) ya que el tipo 07 es aquella que posee una boya entre sus accesorios y se encuentra en la línea de aducción (después de pasar por el reservorio). La observación que tuvo esta estructura durante la recepción de obra fue que la tubería de salida se encontraba en la intemperie, por ello se ejecutó un dado de concreto protegiéndola de las pisadas de los animales que rondan por dichos espacios.
Fotografía N°40: Reservorio cuya función es la de almacenar todo el agua que sea posible, en este caso el reservorio posee una capacidad de 10m3 equivalente a 10,000 litros, posee una tapa en la losa superior la cual permite el ingreso de una persona para realizar el mantenimiento debido, adyacente a este se encuentra la caja de válvulas mediante las cuales se controla el flujo abasteciendo a toda la localidad de Inchapampa.
Coméntanos qué te pareció este pequeño resumen de la ejecución de esta obra y si tuvieras alguna duda o recomendación te estaremos leyendo 👀
